Подсеть


- это подмножество сети, не пересекающееся с другими подсетями. Это означает, что сеть организации (скажем, сеть класса С) может быть разбита на фрагменты, каждый из которых будет составлять подсеть. Реально, каждая подсеть соответствует физической локальной сети (например, сегменту Ethernet). Вообще говоря, подсети придуманы для того, чтобы обойти ограничения физических сетей на число узлов в них и максимальную длину кабеля в сегменте сети. Например, сегмент тонкого Ethernet имеет максимальную длину 185 м и может включать до 32 узлов. Как видно из рисунка 2.15, самая маленькая сеть - класса С - может состоять из 254 узлов. Для того, чтобы достичь этой цифры, надо объединить несколько физических сегментов сети. Сделать это можно либо с помощью физических устройств (например, репитеров), либо при помощи машин-шлюзов. В первом случае разбиения на подсети не требуется, т.к. логически сеть выглядит как одно целое. При использовании шлюза сеть разбивается на подсети (рисунок 2.17).

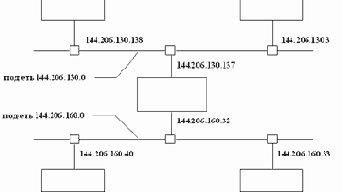

На рисунке 2.17 изображен фрагмент сети класса B - 144.206.0.0, состоящий из двух подсетей - 144.206.130.0 и 144.206.160.0. В центре схемы изображена машина шлюз, которая связывает подсети. Эта машина имеет два сетевых интерфейса и, соответственно, два IP-адреса.

Рис. 2.17. Схема разбиения адресного пространства сети на подсети

В принципе, разбивать сеть на подсети необязательно. Можно использовать адреса сетей другого класса (с меньшим максимальным количеством узлов). Но при этом возникает, как минимум, два неудобства:

  • В сети, состоящей из одного сегмента Ethernet, весь адресный пул сети не будет использован, т.к., например, для сети класса С (самой маленькой с точки зрения количества узлов в ней), из 254 возможных адресов можно использовать только 32;
  • Все машины за пределами организации, которым разрешен доступ к компьютерам сети данной организации, должны знать шлюзы для каждой из сетей. Структура сети становится открытой во внешний мир. Любые изменения структуры могут вызвать ошибки маршрутизации. При использовании подсетей внешним машинам надо знать только шлюз всей сети организации. Маршрутизация внутри сети - это ее внутреннее дело.


Разбиение сети на подсети использует ту часть IP-адреса, которая закреплена за номерами хостов. Администратор сети может замаскировать часть IP-адреса и использовать ее для назначения номеров подсетей. Фактически, способ разбиения адреса на две части, теперь будет применятся к адресу хоста из IP-адреса сети, в которой организуется разбиение на подсети.

Маска подсети - это четыре байта, которые накладываются на IP-адрес для получения номера подсети. Например, маска 255.255.255.0 позволяет разбить сеть класса В на 254 подсети по 254 узла в каждой. На рисунке 2.18 приведено маскирование подсети 144.206.160.0 из предыдущего примера.

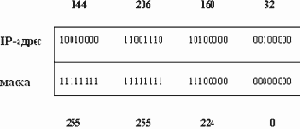

На приведенной схеме (рисунок 2.18) сеть класса B (номер начинается с 10) разбивается на подсети маской 255.255.224.0. При этом первые два байта задают адрес сети и не участвуют в разбиении на подсети. Номер подсети задается тремя старшими битами третьего байта маски. Такая маска позволяет получить 6 подсетей. Для нумерации подсети нельзя использовать номер 000 и номер 111. Номер 160 задает 5-ю подсеть в сети 144.206.0.0. Для нумерования машин в подсети можно использовать оставшиеся после маскирования 13 битов, что позволяет создать подсеть из 8190 узлов. Честно говоря, в настоящее время такой сети в природе не существует и РНЦ "Курчатовский Институт", которому принадлежит сеть 144.206.0.0, рассматривает возможность пересмотра маски подсетей. Перестроить сеть, состоящую из более чем 400 машин, не такая простая задача, так как ей управляет 4 администратора, которые должны изменить маски на всех машинах сети. Ряд компьютеров работает в круглосуточном режиме и все изменения надо произвести в тот момент, когда это минимально скажется на работе пользователей сети. Данный пример показывает насколько внимательно следует подходить к вопросам планирования архитектуры сети и ее разбиения на подсети. Многие проблемы можно решить за счет аппаратных средств построения сети.



Рис. 2.18. Схема маскирования и вычисления номера подсети

К сожалению, подсети не только решают, но также и создают ряд проблем. Например, происходит потеря адресов, но уже не по причине физических ограничений, а по причине принципа построения адресов подсети. Как было видно из примера, выделение трех битов на адрес подсети не приводит к образованию 8-ми подсетей. Подсетей образуется только 6, так как номера сетей 0 и 7 использовать в силу специального значения IP-адресов, состоящих из 0 и единиц, нельзя. Таким образом, все комбинации адресов хоста внутри подсети, которые можно было бы связать с этими номерами, придется забыть. Чем шире маска подсети (чем больше места отводится на адрес хоста), тем больше потерь. В ряде случаев приходится выбирать между приобретением еще одной сети или изменением маски. При этом физические ограничения могут быть превышены за счет репитеров, хабов и т. п.
